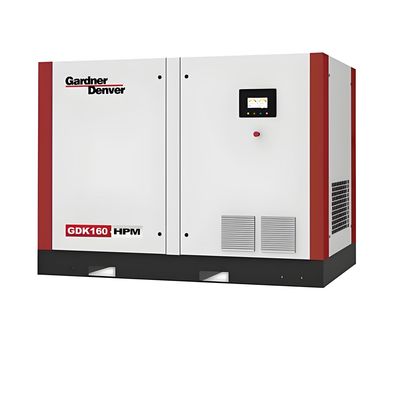

90-160kW کمپرسور هوا پیچ مایکرو روغن 7-12.5barg 13-31.5m3/min

توضیحات محصول:

کمپرسور هوای اسکرو روغنی میکرو GDK90-160KW از فناوری پیشرفته اسکرو استفاده می کند که با طراحی با راندمان بالا و ویژگی های مصرف سوخت کم ترکیب شده است و به طور خاص برای صنایع، تولید، ساخت و ساز و سایر زمینه هایی که به منابع هوای پایدار نیاز دارند، طراحی شده است. این سری از محصولات به دلیل قابلیت اطمینان بالا، صرفه جویی در انرژی، حفاظت از محیط زیست و هزینه های نگهداری کم شناخته شده است و برای سناریوهای کاربردی ولتاژ متوسط ​​و بالا مناسب است.

ویژگی های اصلی:

موتور فرکانس ثابت کارآمد

کمپرسور هوای سری فرکانس ثابت گراندنفورد مجهز به موتور آسنکرون سه فاز و درایو مستقیم دنده است و موتور با استاندارد IEC60034-30 سطح راندمان انرژی lE3 مطابقت دارد.
موتور اصلی با دقت بر اساس نیازهای کاربرد کمپرسور هوا انتخاب می شود. هم گشتاور و هم بار می توانند نیازهای ویژه را برآورده کنند
استانداردهای طراحی برای بهینه سازی راندمان موتور و ضریب توان در شرایط بار. این ضریب بهینه شده در مقایسه با سایر موتورها حدود 5٪ مزیت راندمان دارد.

قاب موتور

قاب و درپوش های انتهایی موتور از چدن و ​​ریخته گری آلومینیوم ساخته شده اند. این پشتیبانی ایمن تری را برای یاتاقان ها فراهم می کند و از فاصله یکنواخت بین روتور و دوک اطمینان حاصل می کند و اطمینان حاصل می کند که اجزای کوپلینگ مورد استفاده به طور دائم موازی و فلنج مانند هستند.

طراحی الکتریکی

سرعت طراحی، گشتاور و پارامترهای عملیاتی همگی نیازهای بار کمپرسور را برآورده می کنند. راندمان موتور و ضریب توان به سطح ایده آل رسیده است که می تواند نیازهای حجم هوای کمپرسورهای هوای سری GDK را برآورده کند.

بلبرینگ

بلبرینگ اگزوز خلاء در انتهای درایو و بلبرینگ غلتکی در انتهای اگزوز پشتیبانی قوی را برای عملکرد کمپرسور هوا فراهم می کنند. میانگین زمان استفاده از این بلبرینگ های بزرگ 135000 ساعت است که تقریباً 8 برابر استاندارد NEMA است. این دو نوع بلبرینگ توسط مایع خنک کننده ای که از طریق شیار بلبرینگ جریان دارد خنک می شوند و فرآیند روغن کاری را ساده می کنند.

مواد عایق

موتور با راندمان بالای سری GDK از عایق کلاس F و افزایش دما کلاس B استفاده می کند. در شرایط بار مداوم، حداکثر دمای محیط مجاز می تواند به 155 درجه سانتیگراد برسد. دما برای طول عمر موتور بسیار مهم است و این ملاحظه ویژه باعث می شود موتورهای سری GDK قابل اطمینان تر، عمر طولانی تر و سازگاری بهتری با محیط های خشن داشته باشند.

درجه حفاظت

موتور با راندمان بالای سری GDK از یک موتور بسته با سطح حفاظت IP55 استفاده می کند که به طور موثر از ورود گرد و غبار و رطوبت به موتور جلوگیری می کند و اطمینان حاصل می کند که موتور حتی در محیط های خشن نیز می تواند به طور معمول کار کند.

میزبان

میزبان بخش اصلی کمپرسور هوای اسکرو است. هدف اصلی طراحی میزبان اطمینان از کیفیت قابل اعتماد، عملکرد پایدار و راندمان عملیاتی بالا است که نه تنها انحرافات تولید را کاهش می دهد، بلکه نصب دقیق میزبان را نیز امکان پذیر می کند. و برخی دیگر از اجزای کمپرسور هوا پشتیبانی و کنترل مهمی را برای عملکرد قابل اطمینان میزبان ارائه می دهند. سری GDK90-160 از یک میزبان با راندمان بالا که به تازگی طراحی شده است استفاده می کند که میانگین بهبود راندمان انرژی بیش از 10٪ دارد و به عملکرد قابل اعتماد طولانی مدت دست می یابد.

1. ترتیب دقیق نقاط روغن کاری می تواند روغن روان کننده را به طور موثر به محل مورد نیاز برساند، قابلیت اطمینان را بهبود بخشد و مصرف انرژی را کاهش دهد
2. طراحی پیشرفته دنده امکان انتقال انرژی رانندگی کارآمدتر و قابل اطمینان تر را فراهم می کند
3. گیربکس یکپارچه می تواند تلفات مقاومت در برابر باد و طول سیستم انتقال را کاهش دهد و عملکرد را کارآمدتر و نگهداری را راحت تر کند
4. آرایش بلبرینگ پیشرفته به کاهش مقاومت، بهبود مدیریت انرژی و در نتیجه افزایش قابلیت اطمینان و عملکرد کمک می کند
5. سیستم انتقال مهر و موم شده بدون نیاز به تعمیر و نگهداری نیازی به تعمیر و نگهداری منظم ندارد و می تواند از آن در برابر آسیب ناشی از گرد و غبار و رطوبت محافظت کند
6. پروفایل های روتور اسکرو بهینه شده می توانند راندمان انرژی و حجم اگزوز را تا حد زیادی بهبود بخشند و در عین حال هزینه های انرژی را کاهش دهند
7. آرایش بلبرینگ با اصطکاک کم به بهبود راندمان انرژی کمک می کند
8. روغن کاری دنده بهینه شده قابلیت اطمینان عملیاتی را افزایش می دهد و با تزریق ماهرانه روغن روان کننده به ناحیه مشبک دنده، مصرف انرژی را کاهش می دهد
9. کانال های ورودی و خروجی ساده شده افت فشار را کاهش می دهند
10. فرآیند تزریق سوخت بهینه شده دما را کاهش می دهد و راندمان را در طول فرآیند فشرده سازی بهبود می بخشد

حالت انتقال

موتور و میزبان محصولات سری تبدیل فرکانس مغناطیس دائم GDK از یک سیستم درایو مستقیم هم محور استفاده می کنند که یک طراحی موثرتر، قابل اعتمادتر و قوی تر است. انتقال هم محور تلفات مکانیکی تجهیزاتی مانند تسمه ها و چرخ دنده ها را کاهش می دهد. روش اتصال هم محور منجر به راندمان انتقال بالاتر می شود. در عین حال حفظ هم محوری دائمی، پایه دستگاه کاملاً مهر و موم شده است تا از ورود ناخالصی ها به هوا جلوگیری شود و انتقال قدرت روان را تضمین کند.

سیستم ورودی هوای سرد کارآمد

فیلتر ورودی
راندمان فیلتر ورودی تا 99.5٪ با دقت بیش از 3 میکرون است. فیلتر ورودی و شیر ورودی مستقیماً متصل می شوند و تعویض را راحت تر می کنند. شیر ورودی یکپارچه با شیر برقی اتصالات خط لوله را کاهش می دهد، نقاط نشتی را به حداقل می رساند، مقاومت ورودی را کاهش می دهد، راندمان مکش را افزایش می دهد و راندمان فشرده سازی را بهبود می بخشد.
فیلتر هوای نانو پوشش داده شده کارآمد با عملکرد فیلتراسیون بالا، با هدف 0.3um، که بیش از سه برابر مواد فیلتر معمولی است.

کانال ورودی هوای سرد مستقل
GDK یک کانال ورودی هوای سرد مستقل را طراحی کرده است که دمای ورودی پایین تر، حجم هوای بیشتر، افت فشار کمتر دارد و راندمان میزبان را تا حد زیادی بهبود می بخشد.
دمای اگزوز کل دستگاه را کاهش دهید، عمر مفید خط لوله را افزایش دهید و عملکرد خنک کننده را تا حد زیادی بهبود بخشید.

سیستم خنک کننده

سری GDK از آرایش مستقل خنک کننده های روغن و خنک کننده های پس از خنک کننده استفاده می کند. در مقایسه با آرایش خنک کننده جوش داده شده سنتی، از خرابی خنک کننده ناشی از تمرکز تنش حرارتی در محل جوش به دلیل ضریب انبساط متفاوت روغن خنک کننده و هوای فشرده جلوگیری می کند و عمر مفید خنک کننده را افزایش می دهد. تعویض خنک کننده راحت تر است و در هزینه های استفاده و نگهداری مشتریان صرفه جویی می شود.

• طراحی مجرای هوای مستقل برای خنک کننده روغن و خنک کننده عقب - زیر و رو کردن حالت طراحی موازی سنتی، نصب خنک کننده روغن و خنک کننده عقب به طور جداگانه در دو طرف، اساساً از تأثیر تنش حرارتی و انبساط حرارتی جلوگیری می کند
• نصب جانبی، در مقایسه با نصب بالا، راندمان نگهداری پس از فروش بالاتری دارد
• مجرای هوا کاملاً مستقل است و مصرف برق فن را کاهش می دهد و در عین حال اطمینان حاصل می کند که اجزای اصلی می توانند به اثر خنک کننده مورد نظر دست یابند
• خنک کننده همزمان اجزای داخلی واحد از طریق مجرای هوای عقب نه تنها خنک می شود، بلکه عایق صدا و کاهش نویز را نیز برای کل دستگاه فراهم می کند
• خنک کننده پس از خنک کننده با حاشیه بزرگ،<10 º C CTD (خنک شونده با هوا و آب)، می تواند با محیط های نسبتاً خشن سازگار شود و عملکرد عادی کل دستگاه را در دمای محیط 46 º C تضمین کند

 Cفن خنک کننده

• کنترل سرعت متغیر

فن از یک منطق کنترل ستاره دلتا برای کاهش توان تبدیل فرکانس استفاده می کند. سه فن برای کنترل به هم متصل شده اند و راندمان انرژی واحد را بهبود می بخشند و عملکرد خنک کننده را تضمین می کنند

• نصب شیب دار

فن خنک کننده روغن به صورت مورب بالای خنک کننده نصب شده است و جریان هوای خنک کننده را تضمین می کند و در عین حال فضای واحد را تا حد زیادی صرفه جویی می کند. زاویه شیب تحت شبیه سازی FEA دقیق قرار گرفته است تا از اثر خنک کننده بهتر اطمینان حاصل شود

• تعمیر و نگهداری نوع کششی

فن خنک کننده را می توان در امتداد ریل کشویی پایینی برای تعمیر و نگهداری کشید که می تواند به راحتی توسط یک نفر کار کند و راندمان خدمات پس از فروش فن را تا حد زیادی بهبود می بخشد

• فن خنک کننده مکش

دمای مکش را روی سطح خنک کننده کاهش دهید، هوا را به طور مساوی روی سطح خنک کننده توزیع کنید و راندمان خنک کننده و انتقال حرارت را بهبود بخشید. در مقایسه با روش های خنک کننده دمشی، خنک کننده مکشی هیچ گوشه مرده ای ندارد و اثر خنک کننده بهتری دارد

سیستم لوله

• تمام اجزای اتصال در مناطق کلیدی با سطوح انتهایی حلقه O لاستیک فلوئور مهر و موم شده اند
• امکان نشتی تقریباً به طور کامل از بین می رود و اتصال را می توان بی نهایت تکرار کرد
• از بین بردن فاصله محوری مورد نیاز برای اتصالات مهر و موم شده معمولی
• مقاومت شیمیایی

مهر و موم O-ring یک ساختار آب بندی موثرتر است که از نشت روغن طبق استانداردهای انجمن تولیدکنندگان خودروی آمریکا جلوگیری می کند. در مقایسه با مهر و موم های اتصال رزوه ای معمولی، این روش آب بندی پیشرفته فاصله محوری را از بین می برد، نصب آن آسان است و قطعات اتصال به دلیل تثبیت محکم تغییر شکل نمی دهند و اساساً سطح پیشگیری از نشت را بهبود می بخشد.
کل دستگاه از طراحی فلنج یکسان استفاده می کند - کاهش قطعات آسیب پذیر و تسهیل تعمیر و نگهداری.
اجزای واحد مقاوم در برابر دمای بالا - از جمله شیرهای برقی ورودی، خطوط لوله، اجزای الکترونیکی و غیره، همگی با استاندارد مقاومت در برابر دمای بالا بیش از 100 درجه سانتیگراد مطابقت دارند.

سیستم جداسازی روغن و گاز

هسته جداسازی روغن از یک هسته جداسازی روغن از نوع تاشو + سیم پیچ مخصوص طراحی شده استفاده می کند که از مواد فیبر ویژه چند لایه و دو مرحله ای تقویت شده ساخته شده است. دارای مساحت جداسازی بزرگ، سرعت جریان کم، اثر جداسازی عالی، عمر طولانی و دقت 0.5 میکرون است و اطمینان حاصل می کند که محتوای روغن اگزوز واحد کمتر از 3ppm است.
طراحی هسته جداسازی روغن یکپارچه نوآورانه برای لوله های برگشتی ثانویه، از بین بردن نیاز به تعمیر و نگهداری جداگانه لوله های برگشتی ثانویه، کاهش ارتفاع واحد و بهبود راندمان خدمات پس از فروش.

پلت فرم اینترنت اشیا کمپرسور هوا iConn

پلت فرم اینترنت اشیا کمپرسور هوای iConn با هدف ارائه مدیریت داده های بلادرنگ سیستم های هوای فشرده به مشتریان با خیال راحت است و در نتیجه پایداری واحد آنها را به حداکثر می رساند. در عین حال، با بینش و تجزیه و تحلیل داده های بزرگ، به Grundfos و مشتریان کمک می کند تا خدمات را به طور مداوم بهینه کرده و راندمان تولید را بهبود بخشند.

اجزای پلت فرم اینترنت اشیا عبارتند از:

• سخت افزار - برای دستگاه های جدید، یک کنترلر با یک جعبه داده تعبیه شده می تواند به عنوان استاندارد در کارخانه ارائه شود. برای واحدهای موجود در بازار پس از فروش، دستگاه های لبه را می توان برای اتصال و خواندن اطلاعات کنترلر واحد نصب کرد
• ارتباطات - انتقال داده ها از کنترلرها و دستگاه های لبه به ابر از طریق شبکه 4G
• نرم افزار - از جمله پلت فرم مدیریت داخلی Grundfos و پلت فرم مشتری که توسط کاربران نهایی استفاده می شود، هر دو شامل نسخه های وب و برنامه ها
• تیم پشتیبانی فنی

عملکرد پلت فرم اینترنت اشیا Chinandenfu iConn

• گزارش پارامترهای عملیاتی واحد و عملکرد گزارش دهی
• نظارت بر وضعیت عملیات واحد، هشدارهای خطا و اعلان های رویداد بر اساس داده های زمان واقعی
• تجزیه و تحلیل تشخیص قابلیت اطمینان و مصرف انرژی تشخیص مشکل بر اساس تجزیه و تحلیل پیش بینی کننده

 منطقه کاربرد

• صنعت تولید: خودرو، پردازش مکانیکی، قالب گیری تزریقی، پاشش و غیره
• غذا و دارو: بسته بندی، پر کردن، انتقال پنوماتیکی (با نیاز به پس از پردازش)
• صنعت الکترونیک: نصب سطحی SMT، ساخت ابزار دقیق
• سایر موارد: معدن، ساخت و ساز، نساجی و غیره

عملکرد و مشخصات محصول

بسته بندی و حمل و نقل:

بسته بندی محصول:
کمپرسور هوای اسکرو روغنی میکرو  در یک جعبه مقوایی محکم با تصویر محصول و مشخصات چاپ شده در بیرون قرار دارد. در داخل، محصول با درج های فوم به طور ایمن بسته بندی شده است تا از هرگونه آسیب در حین حمل و نقل جلوگیری شود.
حمل و نقل:
زمان حمل و نقل استاندارد ما 3-5 روز کاری است. برای حمل و نقل سریع، لطفاً با تیم خدمات مشتریان ما تماس بگیرید. ما از طریق شرکت های حمل و نقل معتبر مانند UPS، FedEx و USPS حمل می کنیم و یک شماره پیگیری برای راحتی شما ارائه می دهیم.

سوالات متداول:

س: نام تجاری این محصول چیست؟
پاسخ: نام تجاری این محصول Aipu است.
س: شماره مدل این محصول چیست؟
پاسخ: شماره مدل این محصول کمپرسور هوای اسکرو روغنی میکرو است.
س: این محصول کجا ساخته شده است؟
پاسخ: این محصول در چین ساخته شده است.
س: آیا این محصول دارای گواهینامه است؟
پاسخ: بله، این محصول دارای گواهی ce.ul است.
س: حداقل مقدار سفارش برای این محصول چقدر است؟
پاسخ: حداقل مقدار سفارش برای این محصول 1 عدد است.
س: آیا قیمت این محصول قابل مذاکره است؟
پاسخ: بله، قیمت این محصول قابل مذاکره است.
س: جزئیات بسته بندی این محصول چیست؟
پاسخ: جزئیات بسته بندی این محصول کانتینر است.
س: زمان تحویل این محصول چقدر است؟
پاسخ: زمان تحویل این محصول 10 روز است.
س: شرایط پرداخت این محصول چیست؟
پاسخ: شرایط پرداخت این محصول tt است.
س: توانایی تامین این محصول چیست؟
پاسخ: توانایی تامین این محصول 10000t/y است.
