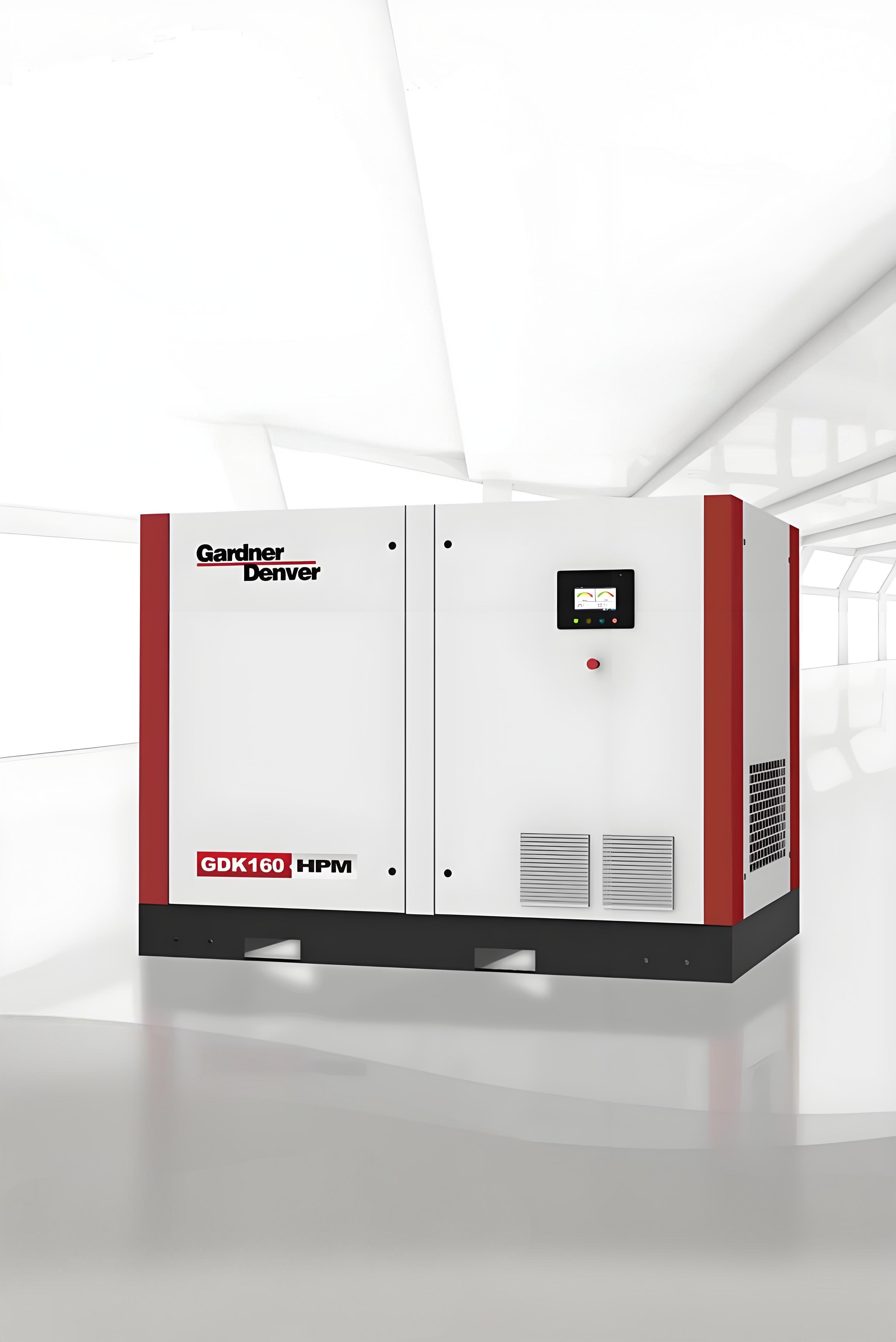

کمپرسور هوای اسکرو با فرکانس متغیر 90-160 کیلووات 7-12.5 بار

توضیحات محصول:

کمپرسور هوای اسکرو روغنی میکرو GDK90-160KW از فناوری پیشرفته اسکرو استفاده می کند که با طراحی با راندمان بالا و ویژگی های مصرف سوخت کم ترکیب شده است و به طور خاص برای صنایع، تولید، ساخت و ساز و سایر زمینه هایی که به منابع هوای پایدار نیاز دارند، طراحی شده است. این سری از محصولات به دلیل قابلیت اطمینان بالا، صرفه جویی در انرژی، حفاظت از محیط زیست و هزینه های نگهداری کم شناخته شده است و برای سناریوهای کاربردی ولتاژ متوسط ​​و بالا مناسب است.

ویژگی های اصلی:

موتور فرکانس متغیر مغناطیس دائم

کمپرسور هوای سری تبدیل فرکانس مغناطیس دائم Grundendfos مجهز به درایو موتور سنکرون مغناطیس دائم است. در مقایسه با موتورهای تحریک الکتریکی سنتی، موتورهای مغناطیس دائم، به ویژه موتورهای مغناطیس دائم خاکی کمیاب، ساختار ساده و عملکرد قابل اعتمادی دارند. اندازه کوچک و وزن سبک؛ تلفات کم و راندمان بالا؛ موتور دارای مزایای قابل توجهی مانند شکل ها و اندازه های انعطاف پذیر و متنوع است. بنابراین، دامنه کاربرد آن بسیار گسترده است و تقریباً تمام زمینه های مختلف مانند هوافضا، دفاع ملی، تولید صنعتی و کشاورزی و زندگی روزمره را پوشش می دهد.

• بهره وری انرژی IE5، موتور فوق العاده کارآمد و قابل اعتماد
• سطح حفاظت IP66
• بلبرینگ های بزرگ، عمر مفید را تضمین می کنند

در مقایسه با کمپرسورهای هوای درایو موتور فرکانس معمولی، درایو موتور سنکرون مغناطیس دائم دارای مزایای زیر است:

1. مزایای عملکرد موتور

یکی از ویژگی های اصلی موتورهای مغناطیس دائم هیبریدی، سیم پیچ استاتور قابل جدا شدن آنها است که می تواند در محل تعویض شود. ثانیاً، اندازه کوچک و ویژگی های توان بالای آن (فقط 33٪ از حجم موتورهای فرکانس متغیر سنتی، در حالی که شار مغناطیسی سه برابر موتورهای فرکانس متغیر سنتی است) به آن اجازه می دهد تا مستقیماً به روتور نر متصل شود و توسط آن هدایت شود. از میزبان در نهایت، طرح منحصر به فرد آن استفاده از قطعات فرسوده و بلبرینگ های موتور را در موتور حذف می کند، تلفات در سیستم تحریک روتور را از بین می برد و راندمان را 5-10٪ بهبود می بخشد.

2. محدوده مدولاسیون فرکانس گسترده

روتور نیازی به تحریک الکتریکی ندارد و عملکرد کم سرعت موتور خوب است. فناوری کنترل برداری بدون موقعیت پیشرفته اتخاذ شده است و محدوده تبدیل فرکانس موتور می تواند به 25٪ -150٪ برسد، در حالی که تبدیل فرکانس ناهمزمان فقط می تواند به 50٪ -100٪ برسد. بنابراین، کمپرسورهای درایو شده توسط موتورهای مغناطیس دائم می توانند به عملکرد بدون بار با سرعت کمتری دست یابند و به صرفه جویی در انرژی بدون بار دست یابند.

3. شروع/توقف نامحدود

موتورهای مغناطیس دائم هیبریدی توانایی شروع/توقف نامحدود را دارند تا نیازهای گاز را برآورده کنند و مانند موتورهای سنتی به موتور آسیب نمی رسانند. هنگامی که مصرف گاز واحد به کمترین حد خود می رسد، خاموش می شود و از اتلاف انرژی ناشی از تخلیه کمپرسورهای هوای سنتی جلوگیری می کند.

4.سر و صدای کم

هماهنگی معقول شکاف قطب، طراحی میدان مغناطیسی، فرکانس کاری گسترده تر و سر و صدای عملیاتی کمتر.

5. افزایش شکاف هوای موتور

افزایش شکاف هوای موتور می تواند موتورهای HPM را قادر سازد تا به طور معمول در محیط های سخت تر کار کنند و مشکل خاموش شدن را از بین ببرند.

6. ساختار فشرده، حجم کم و وزن سبک

روتورهای مغناطیس دائم حجم کمی و چگالی توان بالایی دارند.

به آرامی شروع کنید

• بدون جریان راه اندازی اوج
• حذف کامل مصرف انرژی در هنگام تخلیه و کاهش بار روی اجزای الکتریکی
• جریان راه اندازی فرکانس متغیر تنها حدود 1.5 برابر جریان نامی است، بدون هیچ گونه تأثیری بر شبکه برق

فشار خروجی پایدار

• کنترل فرکانس متغیر، باند فشار را در 0.1 بار حفظ می کند
• فشار هوای فشرده برای انتقال پایدار است - نیازی به پیکربندی مخازن ذخیره هوای بزرگ نیست
• فشار از مقدار مورد نیاز تجاوز نمی کند و انرژی هدر نمی رود

بدون ضربه راه اندازی

• گشتاور راه اندازی کم موتور، بدون تأثیر بر اجزای مکانیکی، عمر کاری طولانی تر بلبرینگ ها و غیره
• فقط گشتاور مورد نیاز را با توجه به نیازهای واقعی منتقل کنید، بدون اتلاف انرژی اضافی

میزبان

میزبان بخش اصلی کمپرسور هوای اسکرو است. هدف اصلی طراحی میزبان، اطمینان از کیفیت قابل اعتماد، عملکرد پایدار و راندمان عملیاتی بالا است که نه تنها انحرافات تولید را کاهش می دهد، بلکه امکان نصب دقیق میزبان را نیز فراهم می کند. و برخی از اجزای دیگر در کمپرسور هوا پشتیبانی و کنترل مهمی را برای عملکرد قابل اعتماد میزبان ارائه می دهند. سری GDK90-160 یک میزبان با راندمان بالا با طراحی جدید را اتخاذ می کند که میانگین بهبود راندمان انرژی بیش از 10٪ دارد و به عملکرد قابل اعتماد طولانی مدت دست می یابد.

1. ترتیب دقیق نقاط روغن کاری می تواند روغن روان کننده را به طور موثر به مکان مورد نیاز برساند، قابلیت اطمینان را بهبود بخشد و مصرف انرژی را کاهش دهد
2. طراحی چرخ دنده پیشرفته، انتقال انرژی رانندگی کارآمدتر و قابل اطمینان تر را امکان پذیر می کند
3. گیربکس یکپارچه می تواند تلفات مقاومت در برابر باد و طول سیستم انتقال را کاهش دهد و عملکرد را کارآمدتر و نگهداری را راحت تر کند
4. آرایش بلبرینگ تقویت شده به کاهش مقاومت، بهبود مدیریت انرژی و در نتیجه افزایش قابلیت اطمینان و عملکرد کمک می کند
5. سیستم انتقال مهر و موم شده بدون نیاز به تعمیر و نگهداری، نیازی به تعمیر و نگهداری منظم ندارد و می تواند از آن در برابر آسیب ناشی از گرد و غبار و رطوبت محافظت کند
6. پروفیل های روتور اسکرو بهینه شده می توانند راندمان انرژی و حجم اگزوز را تا حد زیادی بهبود بخشند و در عین حال هزینه های انرژی را کاهش دهند
7. آرایش بلبرینگ با اصطکاک کم به بهبود راندمان انرژی کمک می کند
8. روغن کاری چرخ دنده بهینه شده، قابلیت اطمینان عملیاتی را افزایش می دهد و با تزریق ماهرانه روغن روان کننده به ناحیه درگیر شدن چرخ دنده، مصرف انرژی را کاهش می دهد
9. کانال های ورودی و خروجی ساده شده، افت فشار را کاهش می دهند
10. فرآیند تزریق سوخت بهینه شده، دما را کاهش می دهد و راندمان را در طول فرآیند فشرده سازی بهبود می بخشد

حالت انتقال

موتور و میزبان محصولات سری تبدیل فرکانس مغناطیس دائم GDK یک سیستم درایو مستقیم هم محور را اتخاذ می کنند که یک طراحی موثرتر، قابل اعتمادتر و قوی تر است. انتقال هم محور، تلفات مکانیکی تجهیزاتی مانند تسمه ها و چرخ دنده ها را کاهش می دهد. روش اتصال هم محور منجر به راندمان انتقال بالاتر می شود. در عین حال حفظ هم محوری دائمی، پایه دستگاه کاملاً مهر و موم شده است تا از ورود ناخالصی ها به هوا جلوگیری شود و انتقال قدرت روان را تضمین کند.

سیستم ورودی هوای سرد کارآمد

فیلتر ورودی
راندمان فیلتر ورودی تا 99.5٪ با دقت بیش از 3 میکرون است. فیلتر ورودی و شیر ورودی مستقیماً متصل می شوند و تعویض را راحت تر می کنند. شیر ورودی یکپارچه با شیر برقی، اتصالات خط لوله را کاهش می دهد، نقاط نشتی را به حداقل می رساند، مقاومت ورودی را کاهش می دهد، راندمان مکش را افزایش می دهد و راندمان فشرده سازی را بهبود می بخشد.
فیلتر هوای نانو پوشش داده شده با راندمان بالا با عملکرد فیلتراسیون بالا، با هدف 0.3um، که بیش از سه برابر مواد فیلتر معمولی است.

کانال ورودی هوای سرد مستقل
GDK یک کانال ورودی هوای سرد مستقل با طراحی جدید دارد که دمای ورودی کمتر، حجم هوای بیشتر، افت فشار کمتر دارد و راندمان میزبان را تا حد زیادی بهبود می بخشد.
دمای اگزوز کل دستگاه را کاهش دهید، عمر مفید خط لوله را افزایش دهید و عملکرد خنک کننده را تا حد زیادی بهبود بخشید.

سیستم خنک کننده

سری GDK از آرایش مستقل خنک کننده های روغن و خنک کننده های پس از خنک کننده استفاده می کند. در مقایسه با آرایش خنک کننده جوش داده شده سنتی، از خرابی خنک کننده ناشی از تمرکز تنش حرارتی در محل جوش به دلیل ضریب انبساط متفاوت روغن خنک کننده و هوای فشرده جلوگیری می کند و عمر مفید خنک کننده را افزایش می دهد. تعویض خنک کننده راحت تر است و در هزینه های استفاده و نگهداری مشتریان صرفه جویی می شود.

• طراحی مجرای هوای مستقل برای خنک کننده روغن و خنک کننده عقب - زیر و رو کردن حالت طراحی موازی سنتی، نصب خنک کننده روغن و خنک کننده عقب به طور جداگانه در دو طرف، اساساً از تأثیر تنش حرارتی و انبساط حرارتی جلوگیری می کند
• نصب جانبی، در مقایسه با نصب بالا، راندمان نگهداری پس از فروش بالاتری دارد
• مجرای هوا کاملاً مستقل است و مصرف برق فن را کاهش می دهد و در عین حال اطمینان حاصل می کند که اجزای اصلی می توانند به اثر خنک کننده مورد نظر دست یابند
• خنک کننده همزمان اجزای داخلی واحد از طریق مجرای هوای عقب نه تنها خنک می شود، بلکه عایق صدا و کاهش نویز را نیز برای کل دستگاه فراهم می کند
• خنک کننده پس از خنک کننده با حاشیه بزرگ,<10 º C CTD (خنک شونده با هوا و آب)، می تواند با محیط های نسبتاً خشن سازگار شود و عملکرد عادی کل دستگاه را در دمای محیط 46 º C تضمین کند

 Cفن خنک کننده

• کنترل سرعت متغیر

فن از یک منطق کنترل ستاره دلتا برای کاهش توان تبدیل فرکانس استفاده می کند. سه فن برای کنترل به هم متصل شده اند و راندمان انرژی واحد را بهبود می بخشند و عملکرد خنک کننده را تضمین می کنند

• نصب شیب دار

فن خنک کننده روغن به صورت مورب بالای خنک کننده نصب شده است و جریان هوای خنک کننده را تضمین می کند و در عین حال فضای واحد را تا حد زیادی ذخیره می کند. زاویه شیب تحت شبیه سازی FEA دقیق قرار گرفته است تا از اثر خنک کننده بهتر اطمینان حاصل شود

• تعمیر و نگهداری نوع کششی

فن خنک کننده را می توان در امتداد ریل کشویی پایینی برای تعمیر و نگهداری کشید که می تواند به راحتی توسط یک نفر کار کند و راندمان خدمات پس از فروش فن را تا حد زیادی بهبود می بخشد

• فن خنک کننده مکش

دمای مکش را روی سطح خنک کننده کاهش دهید، هوا را به طور مساوی روی سطح خنک کننده توزیع کنید و راندمان خنک کننده و انتقال حرارت را بهبود بخشید. در مقایسه با روش های خنک کننده دمشی، خنک کننده مکشی هیچ گوشه مرده ای ندارد و اثر خنک کننده بهتری دارد

سیستم لوله

• تمام اجزای اتصال در مناطق کلیدی با سطوح انتهایی حلقه O لاستیک فلوئور مهر و موم شده اند
• امکان نشتی تقریباً به طور کامل از بین می رود و اتصال را می توان بی نهایت تکرار کرد
• حذف فاصله محوری مورد نیاز برای اتصالات مهر و موم شده معمولی
• مقاومت شیمیایی

مهر و موم O-ring یک ساختار آب بندی موثرتر است که از نشت روغن طبق استانداردهای انجمن تولیدکنندگان خودروی آمریکا جلوگیری می کند. در مقایسه با مهر و موم های اتصال رزوه ای معمولی، این روش آب بندی پیشرفته فاصله محوری را از بین می برد، نصب آن آسان است و قطعات اتصال به دلیل تثبیت محکم تغییر شکل نمی دهند و اساساً سطح پیشگیری از نشت را بهبود می بخشد.
کل دستگاه از طراحی فلنج یکسان استفاده می کند - کاهش قطعات آسیب پذیر و تسهیل تعمیر و نگهداری.
اجزای واحد مقاوم در برابر دمای بالا - از جمله شیرهای برقی ورودی، خطوط لوله، اجزای الکترونیکی و غیره، همگی با استاندارد مقاومت در برابر دمای بالا بیش از 100 º C مطابقت دارند.

سیستم جداسازی روغن و گاز

هسته جداسازی روغن از یک هسته جداسازی روغن از نوع تاشو + سیم پیچ با طراحی ویژه استفاده می کند که از مواد فیبر ویژه چند لایه و دو مرحله ای تقویت شده ساخته شده است. دارای مساحت جداسازی بزرگ، سرعت جریان کم، اثر جداسازی عالی، عمر طولانی و دقت 0.5 میکرون است که اطمینان می دهد محتوای روغن اگزوز واحد کمتر از 3ppm است.
طراحی هسته جداسازی روغن یکپارچه نوآورانه برای لوله های برگشتی ثانویه، که نیاز به تعمیر و نگهداری جداگانه لوله های برگشتی ثانویه را از بین می برد، ارتفاع واحد را کاهش می دهد و راندمان خدمات پس از فروش را بهبود می بخشد.

پلت فرم اینترنت اشیا کمپرسور هوا iConn

پلت فرم اینترنت اشیا کمپرسور هوای iConn با هدف ارائه مدیریت داده های بلادرنگ سیستم های هوای فشرده با خیال راحت به مشتریان، در نتیجه به حداکثر رساندن پایداری واحد آنها است. در عین حال، با بینش و تجزیه و تحلیل داده های بزرگ، به Grundfos و مشتریان کمک می کند تا خدمات را به طور مداوم بهینه کنند و راندمان تولید را بهبود بخشند.

اجزای پلت فرم اینترنت اشیا عبارتند از

• سخت افزار - برای دستگاه های جدید، یک کنترلر با یک جعبه داده تعبیه شده می تواند به عنوان استاندارد در کارخانه ارائه شود. برای واحدهای موجود در بازار پس از فروش، دستگاه های لبه را می توان برای اتصال و خواندن اطلاعات کنترلر واحد نصب کرد
• ارتباطات - انتقال داده ها از کنترلرها و دستگاه های لبه به ابر از طریق شبکه 4G
• نرم افزار - از جمله پلت فرم مدیریت داخلی Grundfos و پلت فرم مشتری که توسط کاربران نهایی استفاده می شود، هر دو شامل نسخه های وب و برنامه ها
• تیم پشتیبانی فنی

عملکرد پلت فرم اینترنت اشیا Chinandenfu iConn

• گزارش پارامترهای عملیاتی واحد و عملکرد گزارش دهی
• نظارت بر وضعیت عملیات واحد، هشدارهای خطا و اعلان های رویداد بر اساس داده های بلادرنگ
• تجزیه و تحلیل تشخیص قابلیت اطمینان و مصرف انرژی از تشخیص مشکل بر اساس تجزیه و تحلیل پیش بینی کننده

 منطقه کاربرد

• صنعت تولید: خودرو، پردازش مکانیکی، قالب گیری تزریقی، پاشش و غیره
• غذا و دارو: بسته بندی، پر کردن، انتقال پنوماتیک (با نیاز به پس از پردازش)
• صنعت الکترونیک: نصب سطحی SMT، ساخت ابزار دقیق
• سایر موارد: معدن، ساخت و ساز، نساجی و غیره

عملکرد و مشخصات محصول

بسته بندی و حمل و نقل:

بسته بندی محصول:
کمپرسور هوای اسکرو روغنی میکرو  در یک جعبه مقوایی محکم با تصویر محصول و مشخصات چاپ شده در بیرون قرار دارد. در داخل، محصول با درج های فوم به طور ایمن بسته بندی شده است تا از هرگونه آسیب در حین حمل و نقل جلوگیری شود.
حمل و نقل:
زمان حمل و نقل استاندارد ما 3-5 روز کاری است. برای حمل و نقل سریع، لطفاً با تیم خدمات مشتریان ما تماس بگیرید. ما از طریق شرکت های حمل و نقل معتبر مانند UPS، FedEx و USPS حمل می کنیم و یک شماره پیگیری برای راحتی شما ارائه می دهیم.

سوالات متداول:

س: نام تجاری این محصول چیست؟
پاسخ: نام تجاری این محصول Aipu است.
س: شماره مدل این محصول چیست؟
پاسخ: شماره مدل این محصول کمپرسور هوای اسکرو روغنی میکرو است.
س: این محصول کجا ساخته شده است؟
پاسخ: این محصول در چین ساخته شده است.
س: آیا این محصول دارای گواهینامه است؟
پاسخ: بله، این محصول دارای گواهینامه ce.ul است.
س: حداقل مقدار سفارش برای این محصول چقدر است؟
پاسخ: حداقل مقدار سفارش برای این محصول 1 عدد است.
س: آیا قیمت این محصول قابل مذاکره است؟
پاسخ: بله، قیمت این محصول قابل مذاکره است.
س: جزئیات بسته بندی این محصول چیست؟
پاسخ: جزئیات بسته بندی این محصول کانتینر است.
س: زمان تحویل این محصول چقدر است؟
پاسخ: زمان تحویل این محصول 10 روز است.
س: شرایط پرداخت این محصول چیست؟
پاسخ: شرایط پرداخت این محصول tt است.
س: توانایی تامین این محصول چیست؟
پاسخ: توانایی تامین این محصول 10000t/y است.
