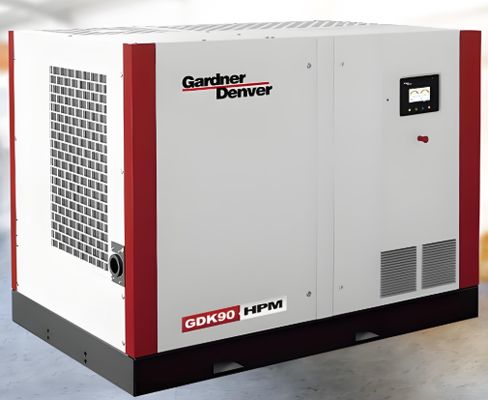

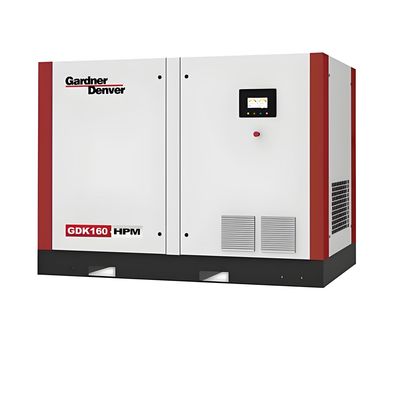

90-160kW کمپرسور هوا پیچ مایکرو روغن 7-12.5barg 13-31.5m3/min

توضیحات محصول:

کمپرسور هوای پیچ روغن کوچک GDK90-160KW از تکنولوژی پیچ پیشرفته استفاده می کند، همراه با طراحی کارآمد و ویژگی های مصرف سوخت کم، به طور خاص برای صنایع طراحی شده است،تولیداین سری از محصولات با قابلیت اطمینان بالا، صرفه جویی در انرژی، حفاظت از محیط زیست و هزینه های نگهداری پایین شناخته شده است.و برای سناریوهای کاربرد ولتاژ متوسط و بالا مناسب است.

ویژگی های اصلی:

موتور فرکانس متغیر مغناطیس دائمی

کمپرسور هوا سری فرکانس تبدیل آهنربای دائمی Grundendfos مجهز به یک محرک هم زمان آهنربای دائمی است.موتورهای مغناطیس دائمیموتورهای آهنربا دائمی، به ویژه زمین های نادر، دارای ساختار ساده و عملکرد قابل اعتماد هستند. اندازه کوچک و وزن سبک؛ از دست دادن کم و بهره وری بالا.موتور دارای مزایای قابل توجهی مانند انعطاف پذیر و اشکال و اندازه های متنوع استبنابراین، دامنه کاربرد آن بسیار گسترده است و تقریباً زمینه های مختلفی مانند هوافضا، دفاع ملی، تولید صنعتی و کشاورزی و زندگی روزمره را پوشش می دهد.

• IE5 کارایی انرژی، موتور فوق العاده کارآمد و قابل اعتماد
• سطح حفاظت IP66
• حامل های سایز بزرگ، عمر خدمت را تضمین می کنند

در مقایسه با کمپرسورهای هوا با موتور فرکانس معمولی، محرک متقابل مغناطیس دائمی مزایای زیر را دارد:

1مزایای عملکرد موتور

یکی از ویژگی های اصلی موتورهای مغناطیس دائمی هیبریدی، پیچ و تاب استاتور قابل جدا شدن است که می تواند در محل تعویض شود.اندازه کوچک و ویژگی های قدرت بالا (تنها 33 درصد از حجم موتورهای فرکانس متغیر سنتی)، در حالی که جریان مغناطیسی سه برابر موتورهای فرکانس متغیر سنتی است) اجازه می دهد تا به طور مستقیم به روتور مرد میزبان متصل شود و توسط آن هدایت شود.طرح منحصر به فرد آن از استفاده از قطعات فرسوده و اسکناس های موتور در موتور جلوگیری می کند، از دست دادن در سیستم تحریک روتور را از بین می برد و بهره وری را 5-10٪ افزایش می دهد.

2محدوده فرکانسی گسترده

روتور نیازی به تحریک الکتریکی ندارد و عملکرد موتور در سرعت پایین خوب است. فناوری کنترل بردار آزاد موقعیت پیشرفته اتخاذ شده است.و محدوده فرکانس تبدیل موتور می تواند به 25٪ -150٪ برسد، در حالی که تبدیل فرکانس ناهم زمان تنها می تواند 50٪ -100٪ را به دست آورد. بنابراین،کمپرسورها که توسط موتورهای مغناطیس دائمی هدایت می شوند می توانند سرعت پایین تری را بدون بار داشته باشند و صرفه جویی در انرژی بدون بار داشته باشند..

3. شروع / توقف نامحدود

موتورهای مغناطیس دائمی هیبریدی توانایی شروع / متوقف شدن بی نهایت را دارند تا نیازهای گاز را برآورده کنند و مانند موتورهای سنتی به موتور آسیب نمی رسانند.هنگامی که مصرف گاز واحد به پایین ترین نقطه خود کاهش می یابد، آن را خاموش می کند، صرفه جویی در اتلاف انرژی ناشی از تخلیه کمپرسورهای هوا سنتی.

4.سر و صدا کم

هماهنگی مناسب قطب گره، طراحی میدان مغناطیسی، فرکانس عملیاتی گسترده تر و نویز عملیاتی کمتر.

5. افزايش شکاف هوا در موتور

شکاف هوا افزایش یافته موتور می تواند موتورهای HPM را قادر به کار عادی در محیط های سخت تر کند و مشکل خاموش شدن را از بین ببرد.

6ساختار فشرده، حجم کوچک و وزن سبک

روتورهای مغناطیس دائمی دارای حجم کوچک و تراکم قدرت بالا هستند.

به آرامی شروع کن

• هیچ اوج شروع جریان
• حذف کامل مصرف انرژی در هنگام تخلیه و کاهش بار اجزای الکتریکی
• جریان شروع فرکانس متغیر تنها حدود 1.5 برابر جریان نامی است، بدون هیچ تاثیری بر شبکه برق

فشار خروجی ثابت

• کنترل فرکانس متغیر فشار را در محدوده 0.1 بار حفظ می کند
• فشار هوا فشرده برای انتقال پایدار است - نیازی به پیکربندی مخازن بزرگ ذخیره سازی هوا نیست
• فشار بیش از مقدار مورد نیاز نخواهد بود و انرژی هدر نخواهد رفت

هيچ تاثيري بر راه اندازي نداره

• چرخش شروع پایین موتور، هیچ تاثیری بر اجزای مکانیکی، عمر طولانی تری از لاجری ها و غیره
• تنها ناقل مورد نیاز را بر اساس نیازهای واقعی انتقال دهید، بدون هدر دادن انرژی اضافی

میزبان

میزبان بخش اصلی کمپرسور هوا پیچ است. هدف اصلی طراحی میزبان تضمین کیفیت قابل اعتماد، عملکرد پایدار و بهره وری عملیاتی بالا است.که نه تنها انحرافات تولید را کاهش می دهد بلکه امکان نصب دقیق میزبان را نیز فراهم می کند. و برخی از اجزای دیگر در کمپرسور هوا پشتیبانی و کنترل مهم برای عملکرد قابل اعتماد میزبان را فراهم می کند. سری GDK90-160 یک میزبان با کارایی بالا طراحی شده جدید را اتخاذ می کند.با متوسط بهبود بهره وری انرژی بیش از ۱۰٪، و عملکرد طولانی مدت قابل اطمینان را به دست می آورد.

1. تنظیم دقیق نقاط روان کننده می تواند به طور موثر روغن روان کننده را به محل مورد نیاز برساند، قابلیت اطمینان را بهبود بخشد و مصرف انرژی را کاهش دهد
2. طراحی پیشرفته دنده ها امکان انتقال موثرتر و قابل اطمینان تر انرژی راننده را فراهم می کند
3. جعبه گیربکس یکپارچه می تواند از دست دادن مقاومت باد و طول سیستم انتقال را کاهش دهد و عملکرد را کارآمدتر و نگهداری را راحت تر کند
4. تنظیم بهتر استار به کاهش مقاومت، بهبود مدیریت انرژی و در نتیجه افزایش قابلیت اطمینان و عملکرد کمک می کند
5. سیستم انتقال مهر و موم بدون نگهداری نیاز به نگهداری منظم ندارد و می تواند از آن در برابر آسیب ناشی از گرد و غبار و رطوبت محافظت کند
6. پروفایل های روتور پیچ بهینه شده می تواند به طور قابل توجهی بهره وری انرژی و حجم خروجی را بهبود بخشد و همچنین هزینه های انرژی را کاهش دهد
7. تنظیمات کم اصطکاک کمک می کند تا بهره وری انرژی افزایش یابد
8. روان سازی بهینه شده دنده ها باعث افزایش قابلیت اطمینان عملیاتی و کاهش مصرف انرژی می شود با تزریق هوشمندانه روغن روان کننده در منطقه شبکه دنده ها
9. کانال های ورودی و خروجی ساده کاهش کاهش فشار
10. فرآیند تزریق سوخت بهینه شده، دمای را کاهش می دهد و کارایی را در طول فرآیند فشرده سازی بهبود می بخشد

حالت انتقال

موتور و میزبان محصولات سری فرکانس تبدیل فرکانس مگنت دائمی GDK یک سیستم محرک مستقیم هم محوری را اتخاذ می کنند که یک طراحی موثر ، قابل اعتماد و قوی تر است.انتقال کواکسیال باعث کاهش تلفات مکانیکی تجهیزات مانند کمربند و دنده می شودروش اتصال کواکسیال منجر به بهره وری انتقال بالاتر می شود. در عین حال حفظ کواکسیالیتی دائمی،پایه ماشین به طور کامل مهر و موم شده است برای جلوگیری از ناخالصی در هوا و اطمینان از انتقال قدرت صاف.

سیستم جذب هوا سرد کارآمد

فیلتر جذب
کارایی فیلتر ورودی تا 99.5٪ و دقت بیش از 3 میکران است. فیلتر ورودی و شیر ورودی به طور مستقیم متصل شده اند، که تعویض را راحت تر می کند.دریچه ورودی یکپارچه با دریچه سولینوئید کاهش اتصال لوله، نقاط نشت را به حداقل می رساند، مقاومت ورودی را کاهش می دهد، کارایی مکش را افزایش می دهد و کارایی فشرده سازی را بهبود می بخشد.
فیلتر هوا با پوشش نانو با عملکرد بالا، هدف 0.3um، که بیش از سه برابر مواد فیلتر معمولی است.

کانال ورودی هوای سرد مستقل
GDK به تازگی یک کانال ورودی هوای سرد مستقل طراحی کرده است که دارای دمای ورودی پایین تر، حجم هوا بزرگتر، کاهش فشار کمتر و بهبود کارایی میزبان است.
دمای خروجی کل ماشین را کاهش دهید، عمر لوله را افزایش دهید و عملکرد خنک کننده را به شدت بهبود ببخشید.

سیستم خنک کننده

سری GDK یک ترتیب مستقل از خنک کننده های روغن و خنک کننده های پس از آن را اتخاذ می کند.از خرابی کولر ناشی از غلظت استرس حرارتی در بخیه جوش به دلیل ضریب های مختلف گسترش روغن خنک کننده و هوا فشرده جلوگیری می کند.، و طول عمر سرویس خنک کننده را افزایش می دهد. جایگزینی خنک کننده راحت تر است و هزینه های استفاده و نگهداری مشتریان را صرفه جویی می کند.

• طراحی کانال های هوایی مستقل برای خنک کننده روغن و خنک کننده عقب - تغییر در حالت طراحی موازی سنتی، نصب خنک کننده روغن و خنک کننده عقب به صورت جداگانه در دو طرف،به طور اساسی از بین بردن تاثیر فشار حرارتی و گسترش حرارتی
• نصب جانبی، در مقایسه با نصب بالا، بهره وری نگهداری پس از فروش بالاتر است
• کانال هوا کاملا مستقل است، کاهش مصرف انرژی فن در حالی که اطمینان حاصل شود که اجزای اصلی می تواند اثر خنک کننده مورد نظر را به دست آورد
• خنک سازی هماهنگ از اجزای داخلی واحد از طریق کانال هوای عقب نه تنها خنک می کند بلکه همچنین عایق صوتی و کاهش صدا برای کل ماشین فراهم می کند
• پس از خنک کننده حاشیه بزرگ،<10 °C CTD (هوا خنک شده و آب خنک شده) ، می تواند به محیط های نسبتا خشن سازگار شود و عملکرد طبیعی کل ماشین را در دمای محیط 46 °C تضمین کند

Cفانتزیون

• کنترل سرعت متغیر

این فن یک منطق کنترل ستاره دلتا را برای کاهش قدرت تبدیل فرکانس اتخاذ می کند. سه فن برای کنترل متصل شده اند، بهبود بهره وری انرژی واحد و اطمینان از عملکرد خنک کننده

• نصب شیب دار

فن خنک شده با روغن به صورت قطری بالای خنک کننده نصب شده است و جریان هوا خنک کننده را در حالی که فضای واحد را به طور قابل توجهی صرفه جویی می کند، تضمین می کند.زاویه شیب از شبیه سازی FEA دقیق برای اطمینان از اثر خنک کننده بهتر تحت تاثیر قرار گرفته است

• نگهداری از نوع کشش

فن خنک کننده را می توان در امتداد ریل اسلاید پایین برای تعمیر و نگهداری که می تواند به راحتی توسط یک نفر کار می شود، به طور قابل توجهی بهبود بهره وری از فن پس از فروش

• فن خنک کننده مکش

کاهش دمای جذب در سطح کولر، توزیع هوا به طور مساوی در سطح کولر و بهبود بهره وری خنک کننده و انتقال گرما؛در مقایسه با روش های خنک سازی با بستن، خنک کننده ی مکش هیچ گوشه ی مرده ای ندارد و اثر خنک کننده ی بهتری دارد

سیستم لوله

• تمام اجزای اتصال در مناطق کلیدی با فلورین لاستیک O-ring آخر چهره مهر و موم شده اند
• احتمال نشت تقریبا به طور کامل از بین رفته است، و اتصال می تواند به طور نامحدود تکرار شود
• از بین بردن فاصله محوری مورد نیاز برای اتصالات مهر و موم معمولی
• مقاومت شیمیایی

مهر و موم حلقه O یک ساختار مهر و موم موثرتر است که از نشت روغن مطابق با استانداردهای انجمن آمریکایی تولیدکنندگان خودرو جلوگیری می کند.در مقایسه با مهر و موم های اتصال معمول، این روش محکم کردن پیشرفته، فاصله محوری را از بین می برد، نصب آن آسان است و قطعات متصل به دلیل تثبیت دقیق تغییر شکل نمی دهند و سطح پیشگیری از نشت را به طور اساسی بهبود می بخشد.
کل دستگاه از همان طراحی فلنج استفاده می کند - که بخش های آسیب پذیر را کاهش می دهد و نگهداری را آسان می کند.
اجزای واحد مقاوم در برابر دماهای بالا - از جمله دریچه های سولنوید ورودی، لوله ها، اجزای الکترونیکی و غیره، همه با استاندارد مقاومت در برابر دماهای بالا بیش از 100 °C مطابقت دارند.

سیستم جدایی نفت و گاز

هسته جداسازی روغن از یک هسته جداسازی روغن خاص طراحی شده از نوع تاشو + پیچ و خم ساخته شده از مواد فیبر خاص تقویت شده چند لایه و دو مرحله ای است.سرعت جریان آهسته، اثر جداسازی عالی، عمر طولانی و دقت 0.5 میکران، اطمینان حاصل می کند که محتوای روغن خروجی واحد کمتر از 3ppm است.
طراحی نوآورانه یکپارچه هسته جداسازی روغن برای لوله های بازگشت ثانویه، حذف نیاز به نگهداری جداگانه لوله های بازگشت ثانویه، کاهش ارتفاع واحد،و بهبود بهره وری خدمات پس از فروش.

پلت فرم IoT کمپرسور هوا iConn

پلت فرم اینترنت اشیا کمپرسور هوا iConn با هدف ارائه مدیریت داده های زمان واقعی سیستم های هوا فشرده به مشتریان با آرامش ذهن، در نتیجه حداکثر ثبات واحد آنها.با بینش و تجزیه و تحلیل داده های بزرگ، به Grundfos و مشتریان کمک می کند تا خدمات را به طور مداوم بهینه سازی کنند و بهره وری تولید را بهبود بخشند.

اجزای پلت فرم اینترنت اشیاء عبارتند از:

• سخت افزار - برای ماشین های جدید، یک کنترل کننده با یک جعبه داده های جاسازی شده می تواند به عنوان استاندارد در کارخانه ارائه شود.دستگاه های لبه ای می توانند برای اتصال و خواندن اطلاعات کنترل کننده واحد نصب شوند
• ارتباطات - انتقال داده ها از کنترل کننده ها و دستگاه های لبه ای به ابر از طریق شبکه 4G
• نرم افزار - از جمله پلت فرم مدیریت داخلی Grundfos و پلت فرم مشتری مورد استفاده کاربران نهایی، هر دو شامل نسخه های وب و برنامه ها
• تیم پشتیبانی فنی

پلت فرم IoT چیناندنفو

• گزارش پارامترهای عملیاتی واحد و عملکرد گزارش
• نظارت مبتنی بر داده های زمان واقعی بر وضعیت عملیات واحد، آژیرهای خطای و اطلاعیه های رویداد
• مصرف انرژی و تشخیص قابلیت اطمینان تجزیه و تحلیل تشخیص مشکل بر اساس تحلیل پیش بینی

حوزه کاربرد

• صنایع تولیدی: خودرو، پردازش مکانیکی، قالب گذاری تزریق، اسپری و غیره
• مواد غذایی و دارویی: بسته بندی، پر کردن، حمل پنوماتیک (با نیاز به پردازش بعدی)
• صنعت الکترونیک: نصب سطح SMT، ساخت ابزار دقیق
• سایر: معدن، ساخت و ساز، نساجی و غیره

توابع و مشخصات محصول

بسته بندی و حمل:

بسته بندی محصول:
کمپرسور هواي مايکرو با پیچ روغن در يه جعبه ي محکم با کارتون با تصوير محصول و مشخصات چاپ شده در خارج عرضه ميشهمحصول به طور ایمن با ورودی های فوم بسته بندی شده است تا از هرگونه آسیب در طول حمل و نقل جلوگیری شود..
حمل و نقل:
زمان ارسال استاندارد ما 3-5 روز کاری است. برای حمل و نقل سریع، لطفا با تیم خدمات مشتری ما تماس بگیرید. ما از طریق حمل و نقل قابل اعتماد مانند UPS، FedEx،و USPS و ارائه یک شماره ردیابی برای راحتی شما.

سوالات متداول:

سوال: نام تجاری این محصول چیست؟
ج: نام تجاری این محصول Aipu است.
سوال: شماره مدل این محصول چیست؟
ج: شماره مدل این محصول کمپرسور هوا پیچ روغن میکرو است.
سوال: این محصول کجا ساخته می شود؟
ج: این محصول در چین ساخته شده است.
سوال: آیا این محصول دارای گواهینامه ای است؟
ج: بله، این محصول توسط CEUL گواهی شده است.
سوال: حداقل مقدار سفارش برای این محصول چیست؟
ج: حداقل مقدار سفارش برای این محصول 1pc است.
س: آیا قیمت این محصول قابل مذاکره است؟
A: بله، قیمت این محصول قابل مذاکره است.
سوال: جزئیات بسته بندی این محصول چیست؟
ج: جزئیات بسته بندی برای این محصول ظرف است.
سوال: مدت زمان تحویل این محصول چقدر است؟
ج: زمان تحویل این محصول 10 روز است.
سوال: شرایط پرداخت برای این محصول چیست؟
ج: شرایط پرداخت برای این محصول tt است.
سوال: قابلیت عرضه این محصول چیست؟
ج: ظرفیت عرضه این محصول 10000 تن در سال است
