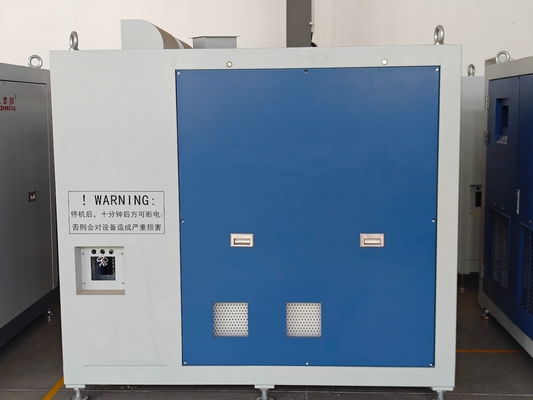

بادکنک levitation مغناطیسی - موتور مقناطیس دائمی با سرعت بالا و محرک جریان Ternary با کارایی بالا به طور مستقیم زوج
توضیحات محصول
محموله های مغناطیسی
روتور بادکنک با استفاده از لاغرهای مغناطیسی فعال که موقعیت و ارتفاع روتور را به دقت کنترل می کنند، معلق می شود.این نردبان های مغناطیسی از کویل های الکترومغناطیسی برای تولید میدان های مغناطیسی استفاده می کنند که وزن و نیروهای پویایی را که بر روی روتور عمل می کنند، خنثی می کننداین امر اصطکاک مکانیکی و فرسایش لگن را از بین می برد و به طور قابل توجهی کارایی و قابلیت اطمینان سیستم را بهبود می بخشد.
سیستم حامل مغناطیسی شامل سنسورهای موقعیت، کنترل الکترونیک،و یک سیستم کنترل در زمان واقعی که به طور مداوم نظارت و تنظیم میدان های مغناطیسی برای حفظ روتور در یک حالت استقرار ارتفاع، حتی در هنگام کار با سرعت بالا و تحت شرایط بار متفاوت.
موتور مغناطیس دائمی
این فنر توسط یک موتور آهنربا دائمی (PM) با سرعت بالا هدایت می شود. موتورهای PM چندین مزیت نسبت به موتورهای القایی سنتی را ارائه می دهند:
- بهره وری بالاتر: موتورهای PM می توانند به دلیل عدم از دست دادن روتور، بهره وری بیش از 95٪ را به دست آورند.
- تراکم قدرت بالاتر: آهنرباهای دائمی در روتور اجازه می دهد تا یک طراحی موتور فشرده تر با گشتاور بالاتر در هر واحد حجم باشد.
- واکنش پویا تر: موتورهای PM می توانند سرعت و گشتاور را بدون محدودیت لغزش موتور تحرک به سرعت تغییر دهند.
موتور PM به طور مستقیم به چرخ دنده متصل می شود و نیاز به یک گیربکس یا کمربند محرک را از بین می برد. این طراحی کلی سیستم را ساده می کند و کارایی انتقال قدرت را بهبود می بخشد.
محرک جریان ترنری
این تنفسگر دارای یک طراحی چرخدار جریان سه گانه است، به این معنی که تیغه های چرخدار دارای یک شکل سه بعدی هستند که ویژگی های جریان هوا و فشار را بهینه می کند.هندسه ي منحصر به فرد تيغه اي را به وجود مي آورد، الگوی جریان گردشی که باعث کاهش تلفات و بهبود بهره وری در مقایسه با طرح های چرخ چرخ معمولی می شود.
مزایای اصلی چرخدار جریان سه گانه عبارتند از:
- افزایش فشار ایستاتیک در هر مرحله
- بهره وری آیرودینامیک کلی بالاتر
- کاهش خسارت های جداسازی جریان و بازگردانی
- ویژگی های بهبود یافته سر و صدای و لرزش
ویژگی های عملکرد
صرفه جویی در انرژی و بهره وری بالا
موتور آهنربا دائمی با سرعت بالا و چرخدار جریان سه گانه با کارایی بالا به طور مستقیم متصل می شوند.
بیش از ۳۰ درصد صرفه جویی در انرژی نسبت به فن روت های سنتی
بیش از ۲۰ درصد صرفه جویی در انرژی نسبت به بستن چند مرحله ای.
بیش از ۱۰٪ صرفه جویی در انرژی نسبت به یک مرحله از بادکنک پرسرعت.
سر و صدا کم
با استفاده از تکنولوژی تعادل خود، مقدار ارتعاش تابش مغناطیسی یک نظم کوچک تر از تابش سنتی است و هیچ اصطکاکی وجود ندارد.در همان زمان برای گرفتن طراحی خنک کننده فعال، عملکرد پایدار، ارتعاش بدن بسیار کوچک است، سر و صدا فن در 80dB (A) یا بیشتر.
بدون نگهداری
طراحی یکپارچه، ساختاری نصب شده، نصب آسان، یک کلید شروع و توقف. کار روزانه، بدون نگهداری مکانیکی، فقط نیاز به تعویض فیلتر دارد.
کنترل هوشمند
با استفاده از PLC + GPRS / 3G / 4G ، می تواند وضعیت کار فن را در زمان واقعی نظارت کند و تنظیم هوشمندانه حجم باد ، فشار باد ، سرعت چرخش و غیره را درک کند.و همچنین کنترل حالت دستی. در صورت شکست ، همچنین می تواند از راه دور تعمیر و اشکال زدایی شود.
انتخاب سری بادکنک ارتفاع مغناطیسی
| سری محصولات |
GF 50 |
GF 75 |
GF 100 |
GF125 |
GF 150 |
GF175 |
GF 200 |
GF 250 |
GF 300 |
GF350 |
GF 400 |
| قدرت موتور (KW) |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
350 |
400 |
| فشار (kPa) |
سرعت جریان ورودی (m3/min) 1atm 20°C |
| 40 |
55 |
86 |
110 |
156 |
168 |
208 |
219 |
270 |
323 |
425 |
443 |
| 50 |
50 |
74 |
100 |
132 |
149 |
185 |
198 |
247 |
297 |
375
|
396 |
| 60 |
43 |
64 |
85 |
113 |
127 |
158 |
169 |
210 |
253 |
320 |
356 |
| 70 |
37 |
55 |
74 |
99 |
111 |
140 |
148 |
184 |
222 |
280 |
312 |
| 80 |
33 |
49 |
65 |
86 |
97 |
120 |
129 |
160 |
193 |
240 |
271 |
| 90 |
28 |
44 |
57 |
75 |
84 |
105 |
112 |
139 |
167 |
210 |
235 |
| 100 |
|
40 |
52 |
68 |
77 |
96 |
102 |
127 |
153 |
190 |
215 |
| 110 |
|
|
|
|
71 |
88 |
95 |
118 |
142 |
175 |
199 |
| 120 |
|
|
|
|
66 |
82 |
88 |
110 |
132 |
165 |
185 |
| 130 |
|
|
|
|
|
|
|
|
124 |
152 |
165 |
| 150 |
|
|
|
|
|
|
|
|
|
|
148 |
| اندازه ها ((ملی متر) |
1700×1500×1480 |
1850×1700×1780 |
۲۱۵۰×۱۷۵۰×۱۷۰۰ |
2370×2260×2080 |
| وزن (کیلوگرم) |
800 |
1000 |
1200 |
1350 |
1500 |
1800 |
2000 |
2500 |
2800 |
3200 |
3500 |
هنگامی که شرایط استفاده از نطفه و جدول فوق با هم مطابقت نداشته باشند، نیاز به تبدیل عملکرد،شرکت ما می تواند طراحی غیر استاندارد با توجه به الزامات کاربر برای پاسخگویی به نیازهای خاص کاربران از شرایط مختلف کار.
تکنولوژی اصلی
تکنولوژی هسته ای با حقوق مالکیت معنوی مستقل-طراحی و کنترل تکنولوژی لوله های مغناطیسی
با حقوق مالکیت معنوی مستقل 5 درجه آزادی تکنولوژی حامل ارتفاع مغناطیسی می تواند اطمینان حاصل کند که هنگامی که تجهیزات انرژی است،سیستم روتور می تواند توسط نیروی الکترومغناطیسی ارتفاع یابدکنترل کننده بیش از 10،000 بار جذب سیگنال در ثانیه را تضمین می کند و سیگنال های تصحیح در زمان واقعی را به طور همزمان برای اطمینان از ارتفاع پایدار روتور با سرعت بالا می دهد.
با سیستم منبع برق اضافی و پوشش های محافظتی برای دستیابی به حفاظت چندگانه، باعث هیچ گونه آسیب به دلیل شکست ناگهانی برق یا خاموش شدن خطا نمی شود.
کنترل کننده های حامل ارتفاع مغناطیسی
